Core-3568J SMARC 小巧尺寸 全“芯”赋能

Core-3568J SMARC 高性能 AI 核心板,遵循 SMARC 2.0 行业标准,尺寸仅为 82mm x 50mm,采用 Rockchip 四核 64 位处理器 RK3568,
1 TOPS 算力 NPU,支持轻量 AI 应用开发。4K 视频解码能力,拥有丰富的接口扩展,支持多种视频输入输出接口,可扩展千兆以太网、
WiFi、蓝牙、5G / 4G 等高速网络通讯,可适用于边缘计算、云终端、物联网、智能 NVR、工业自动化、商业显示等场景的功能需求

SMARC 2.0 行业标准接口

遵循 SMARC 2.0 行业标准设计,314P MXM3.0 金手指接口,尺寸仅 82mm x 50mm,可与符合 SMARC 标准的载板和系统进行兼容和互操作,
全面提升系统的灵活性和可扩展性,简化了高性能设备的设计和制造难度,可快速实现项目研产。支持外部看门狗,拥有工业级的稳定性

四核 64 位 AI 处理器 RK3568

采用四核 64 位 Cortex-A55 工业级处理器 RK3568,22nm 先进工艺,低功耗高性能,集成了双核 GPU - ARM Mali - G52 2EE 图形处理器,
支持主流现代图形 API,内嵌高性能 2D 加速硬件,支持 OpenGL ES 1.1 / 2.0 / 3.2,OpenCL 2.0,Vulkan 1.1

1 TOPS 算力,赋能人工智能应用

内置 1 TOPS 算力 NPU,支持轻量 AI 应用开发,可适用于边缘检测、人脸识别等轻量级 AI 应用
提供简单易用的模型转换工具 RKNN Toolkit,支持 Caffe / TensorFlow / TFLite / ONNX / PyTorch / Keras / Darknet 主流架构模型一键转换

4K H.265 / H.264 / VP9 高清视频解码

拥有强大的视频高清硬编解码能力,支持 4K@60fps H.265 / H.264 / VP9 视频解码、1080P@60fps H.265 / H.264 视频编码。可支持多路视频
源同时解码,适合 NVR 本地显示及视频会议本地解码,支持 4K 分辨率及 HDR10,可提供直观的视觉体验与细腻的显示效果

强大的网络通讯能力

支持 1 路千兆以太网, 可通过 SDIO / PCIe 接口扩展 WiFi / 蓝牙模组,支持扩展 5G / 4G LTE
无线通讯,让网络通讯拥有更高的速率

丰富的扩展接口

拥有 PCIe3.0、PCIe2.1、SATA3.0、HDMI2.0、MIPI-CSI、MIPI-DSI、LVDS、USB3.0、USB2.0、SDMMC、SPI、UART、I2C、I2S、PWM、
ADC、CAN、GPIO 等扩展接口,满足不同场景的外设扩展需求

提供完善的开发资料

提供配套的源代码、教程、技术资料和开发工具,让开发变得更加简单方便

广泛的应用场景

广泛适用于智能NVR、云终端、物联网网关、工业控制、边缘计算、人脸闸机、NAS、车载中控等场景

智能NVR
云终端
车载中控

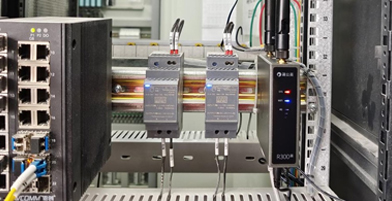

工业控制
边缘计算
人脸闸机

产品参数

规格参数
主要参数 SOC

RK3568B2

CPU

四核64位Cortex-A55处理器,22nm先进工艺,主频最高2.0GHz

GPU

ARM G52 2EE图形处理器, 支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1

NPU

1Tops@INT8,RKNN NPU AI 加速器,支持 Caffe/TensorFlow/TFLite/ONNX/PyTorch/ Keras/Darknet架构模型一键转换

编解码

4K@60fps H.265/H.264/VP9视频解码, 1080P@60fps H.265/H.264视频编码

运行内存

2GB LPDDR4(4GB/8GB可选)

机身存储

32GB eMMC(64GB/128GB可选)

电源

5V(电压误差±5%)

系统

Ubuntu、Android

接口

SMARC标准(314Pin MXM3.0接口)

尺寸

82 mm × 50 mm

重量

≈19g

环境

工作温度:-20℃~60℃,存储温度:-20℃~70℃,存储湿度:10%~90%RH(无凝露)

以太网

支持 1 路千兆以太网(1000Mbps)

接口参数 无线网

通过 SDIO 接口可扩展“WiFi+蓝牙”模块(2.4GHz/5GHz 双频 WiFi6,Bluetooth 5.0), 支持扩展 5G / 4G LTE 无线网络

视频输出

1 × HDMI2.0(4K@60fps) 2 × MIPI-DSI(4Lanes,支持单通道 1920×1080@60fps 输出 或 双通道 2560×1440@60fps 输出) 1 × LVDS(单通道 1280×800@60fps 或 双通道 1920×1080@60fps,其中一通道与 MIPI-DSI0 通道复用)

摄像头

1 × MIPI-CSI(1 × 4 Lanes 或 2 × 2 Lanes)

PCIE

1 × PCIe 3.0(2 Lanes)、 1 × PCIe 2.1(1 Lane)

SATA

3 × SATA3.0(支持eSATA)

USB

1 × USB3.0 HOST、1 × USB3.0 OTG、2 × USB2.0 HOST

其他接口

3 × SDMMC、4 × SPI、10 × UART、6 × I2C、2 × I2S/PCM、 16 × PWM、5 × ADC、3 × CAN、GPIOs
