双核心板模组架构
支持 8K 视频编解码
最高可达 157 TOPS 算力
可拓展至 TB 级存储空间

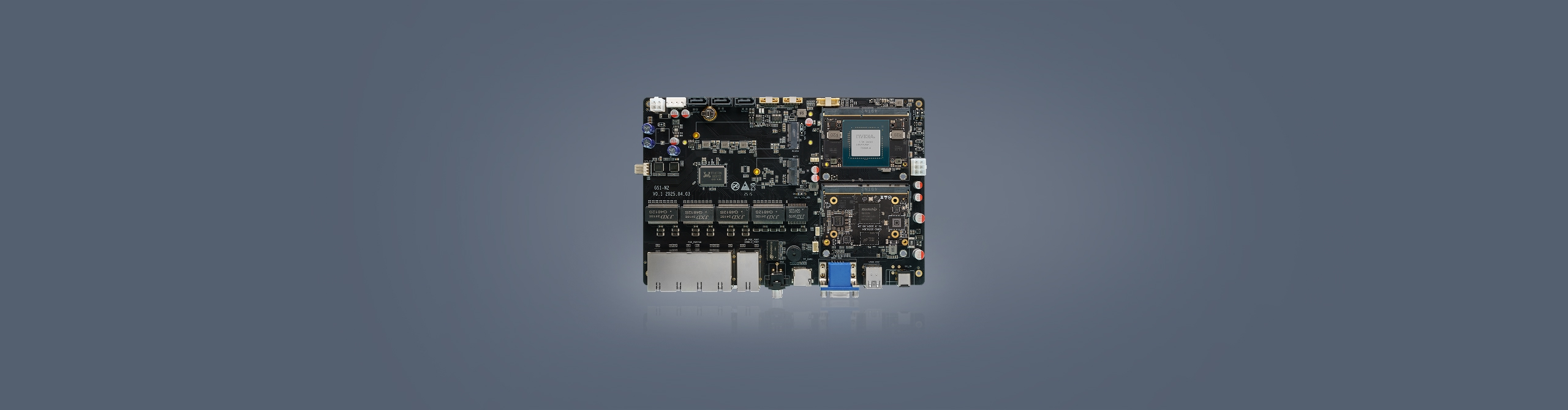

采用双核心异构设计，两核心模组独立工作，其一模组可执行通用计算，另一模组进行 AI 模型实时推理，通过异构计算架构整合不同芯片的优势，满足复杂应用场景下的高算力与多功能的需求，优化资源分配，多任务并行处理，显著提升系统性能
可提供 6 TOPS - 157 TOPS 算力，具有边缘计算与实时决策、智能网关 AI 赋能、大规模数据转发与处理、复杂网络协议与安全计算、视觉开发等功能，适配 AI 边缘服务器与智能网关、工业自动化与机器人控制、医疗与车载多媒体终端等多种 AI 应用场景
支持 8K@60fps H.265 视频编解码，普通网络下 H.265 视频传输更清晰流畅，同等分辨率存储体积更小，节约存储空间，在安防监控领域、工业与物联网监控应用场景下更具优势
板载 SATA 3.0 接口，可扩展 3.5 英寸 / 2.5 英寸 SSD / HDD、M.2 PCIe 接口可扩展 PCIe NVMe SSD，拓展设备至 TB 级超大容量
配置 10 个千兆网接口，支持 PSE （以太网供电） 功能，兼容性强，可接驳符合 ONVIF、RTSP 标准的众多主流厂商的网络摄像机
提供配套的源代码、教程、技术资料和开发工具，让开发变得更加简单方便
广泛适用于：智能监控、AI教学、算力服务、边缘计算、大模型私有化部署、数据安全和隐私保护等场景
企业安防
交通管理
公共安全
环境保护
智慧城市
家庭安防
| AIO-GS1N2 | ||||||||||||||||||||||||||||||||||||||
| 基本参数 | 主模组 |
|
||||||||||||||||||||||||||||||||||||
| 副模组 |
|
|||||||||||||||||||||||||||||||||||||
| 扩展存储 |
3 × SATA3.0（与 PCIe 复用，可扩展3.5’’或2.5’’ SSD/HDD，其中 SATA2 仅主模组为 Core-3588JD4 时可用） 2 × M.2 M-KEY（与 SATA3.0 复用，可扩展 PCIe NVMe 2280 SSD） * M.2 PCIe 与 SATA 接口存在复用关系，具体的功能请参考规格书第6页 2 × M.2 M-KEY（可扩展 PCIe 2280 SSD，只有选配了副核心板时，此M.2 M-KEY接口才可用） 1 × TF Card |
|||||||||||||||||||||||||||||||||||||
| 电源 |
1）DC 24V/5A（5.5 × 2.1mm） 2）280W AC 电源（输入: 100V AC～240V AC, 50Hz ~ 60Hz, 6A；输出1：12V DC, 5A；输出2：52V DC, 4.6A；不支持热插拔） 3）1 × 12V ATX座子（6Pin-4.2mm） 4）1 × 48V ATX座子（4Pin-4.2mm） |
|||||||||||||||||||||||||||||||||||||
| 操作系统 |
Linux |
|||||||||||||||||||||||||||||||||||||
| 尺寸 |
231.27mm × 164.13mm × 33.57mm |
|||||||||||||||||||||||||||||||||||||
| 重量 |
≈350g |
|||||||||||||||||||||||||||||||||||||
| 环境 |
工作温度：-20℃～60℃，存储温度：-20℃～70℃，存储湿度：10%～90%RH（无凝露） |
|||||||||||||||||||||||||||||||||||||

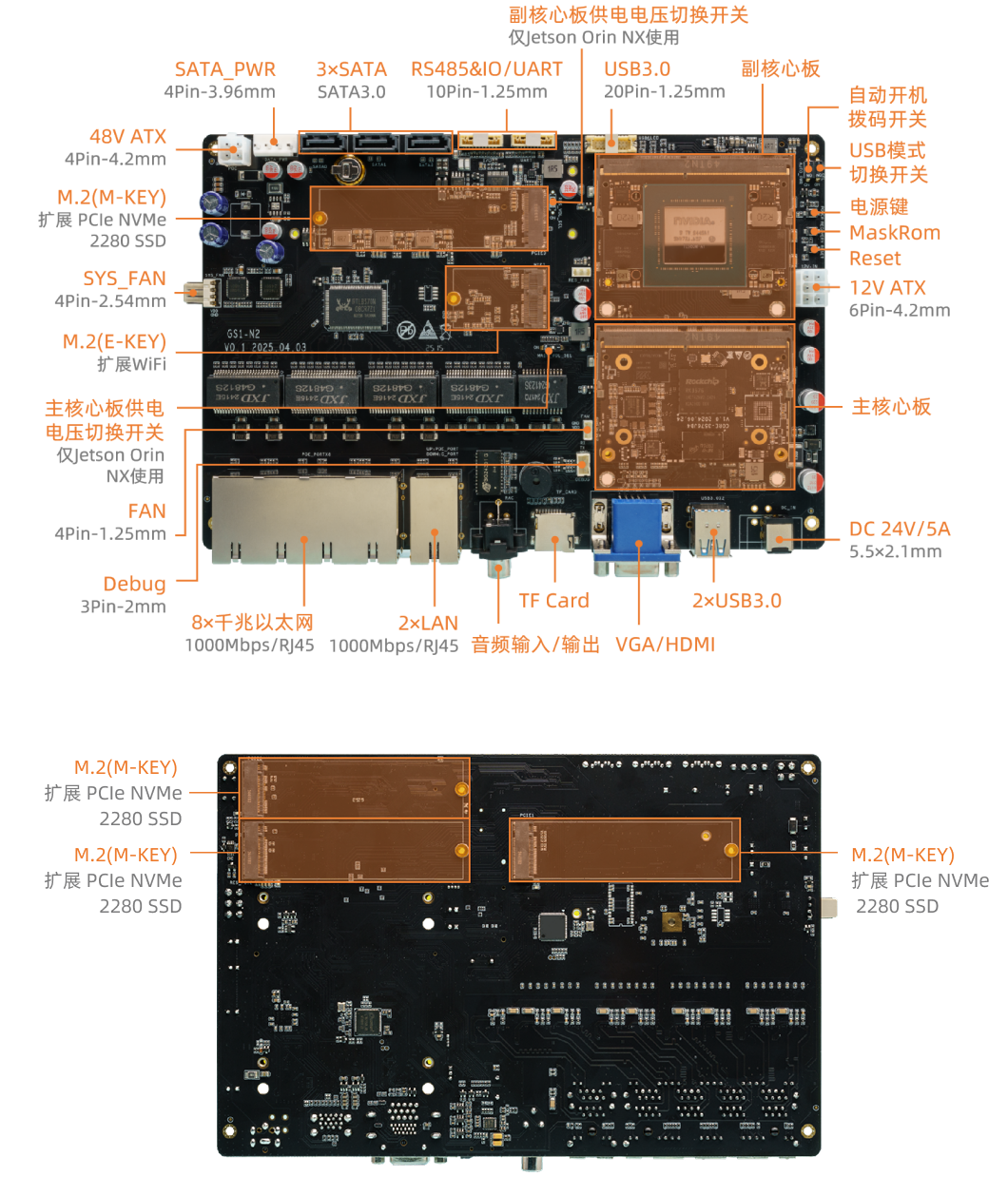

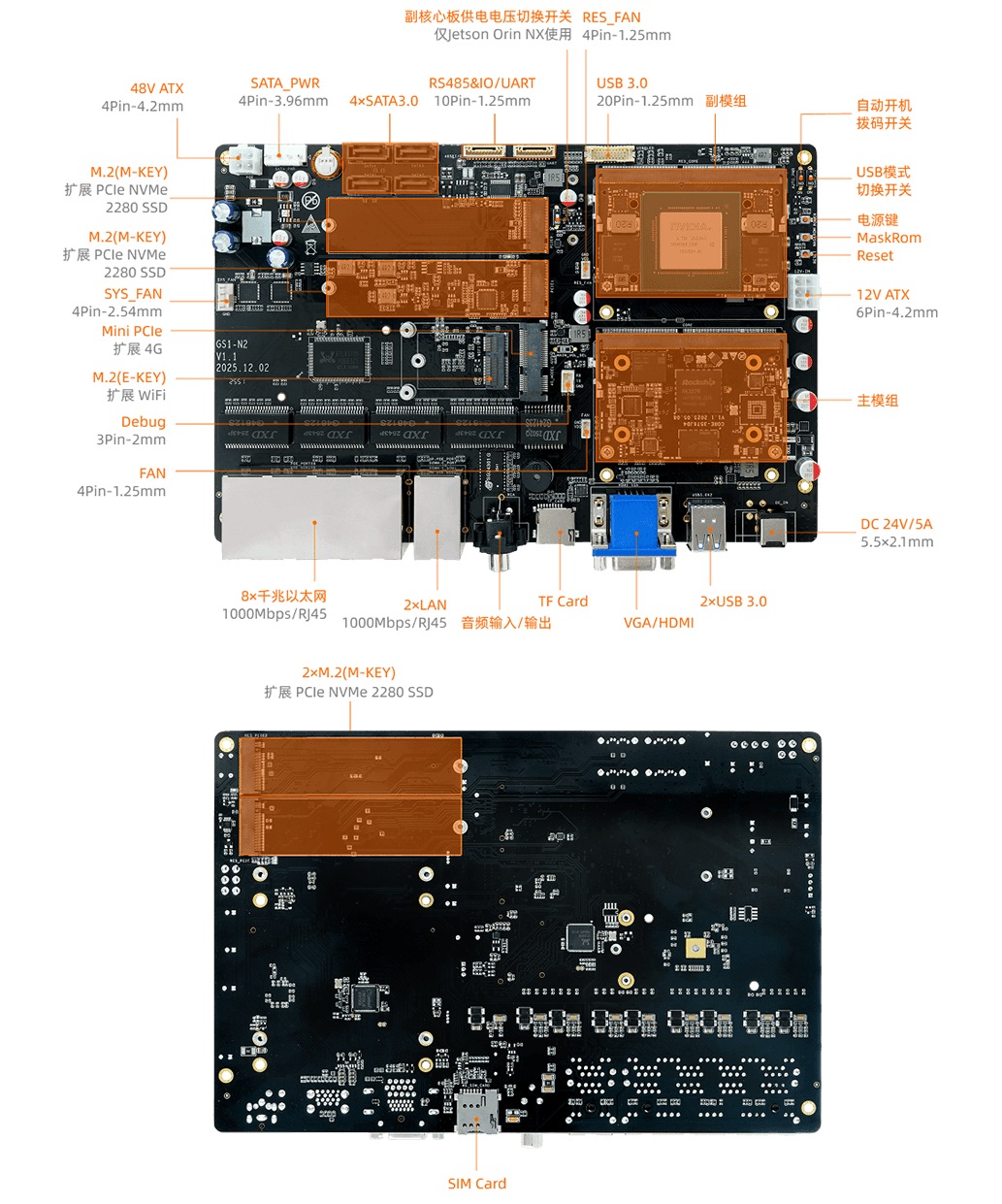

| 接口参数 | 网络 |
8 × 千兆以太网（RJ45，48V ATX座子供电时支持PSE） 2 × LAN（RJ45/1000Mbps，48V ATX座子供电时上层LAN支持PSE） 支持2.4GHz/5GHz双频WiFi（通过M.2 E-KEY扩展，与SATA3.0复用） |
||||||||||||||||||||||||||||||||||||
| 视频输出 |
1 × VGA（最高分辨率1080P）、1 × HDMI2.0（默认支持1080P） |
|||||||||||||||||||||||||||||||||||||
| 音频 |
1 × 音频输入、1 × 音频输出 |
|||||||||||||||||||||||||||||||||||||
| USB |
2 × USB3.0、1 × USB3.0（20Pin-1.25mm wafer） |
|||||||||||||||||||||||||||||||||||||
| 按键 |
1 × 电源键、1 × MaskRom、1 × Reset |
|||||||||||||||||||||||||||||||||||||
| 拨码开关 |
1 × 主核心板供电电压切换开关（仅供Jetson Orin NX使用）、1 × 副核心板供电电压切换开关（仅供Jetson Orin NX使用）、 1 × USB模式切换开关（打开：USB HOST；关闭：USB Device）、1 × 自动开机拨码开关（打开：接电后自动开机；关闭：接电后按电源键手动开机） |
|||||||||||||||||||||||||||||||||||||
| 其他接口 |
1 × RS485&IO（10Pin-1.25mm）、1 × SATA_PWR（4Pin-3.96mm）、1 × UART（10Pin-1.25mm）、2 × FAN（4Pin-1.25mm）、 1 × SYS_FAN（4Pin-2.54mm）、1 × Debug（3Pin-2mm） |
|||||||||||||||||||||||||||||||||||||
