ICORE-1126BQ38 迷你核心板

3 TOPS 算力 NPU

· 高性能 AI 视觉处理器 RV1126B

· 轻量级 AI 大模型私有化部署

· 内置 1200 万像素 ISP

· 支持 4K 高帧率视频解码

· 支持 5 个摄像头同时输入

· 38 mm × 38 mm 迷你尺寸

· 具有强大的网络通讯能力

· 丰富的扩展接口，支持外设拓展

产品规格书 维基教程 资料下载

Qwen

Gemma

Phi

MiniCPM

ICORE-1126BQ38

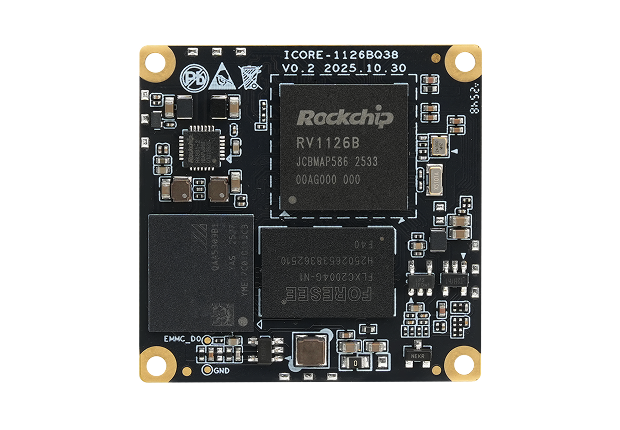

ICORE-1126BQ38 迷你 AI 核心板

采用 Rockchip 四核 AI 视觉处理器 RV1126B，集成 3 TOPS NPU，支持主流 AI 大模型和深度学习框架。内置 12M ISP、8MP AI-ISP、集成多种算法加速器。支持 12M 视频编码，4K 视频解码，支持 5 个摄像头同时输入。采用 BTB 接口，尺寸仅 38mm × 38mm，精致小巧，节约更多宝贵的空间。广泛适用于人脸识别、闸机门禁、智能安防、智能网络摄像头、智能猫眼/门铃、行车记录仪等行业领域

AI 视觉处理器 RV1126B

搭载四核 64 位高性能、低功耗 AI 视觉处理器 RV1126B，基于 ARM Cortex-A53 内核，集成 NEON 高级 SIMD 和 FPU（浮点运算单元），主频高达 1.6 GHz，为高性能计算和多任务处理提供强大支持

轻量级 AI 大模型私有化部署

支持 Transformer 架构下 2B 以内的轻量级大语言模型和多模态大模型，如：Qwen、Gemma2-2B、Phi2、MiniCPM 系列等小尺寸 AI 大模型，满足轻量化场景下的本地化应用需求

可实现 1200 万像素 ISP

引入了新一代基于硬件的最高 1200 万像素 ISP（图像信号处理器）和后处理器。它集成了多种算法加速器，如 HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等。同时还引入了最高 800 万像素的 AI-ISP，作为传统 ISP 的补充，提供更出色的空间降噪性能和增强的图像增强效果

4K 高清视频解码

最高可实现 1200 万像素 @30fps 编码，支持多流编码（如本地存储高分辨率视频、云端传输低分辨率视频）；支持 4K@30fps 解码，集成 JPEG 编解码器，支持 Baseline 模式及多种图像尺寸与 YUV 格式

支持 5 个摄像头同时输入

拥有两路 MIPI-CSI / LVDS /  SubLVDS DPHY（每路 DPHY 4 Lanes：1 × 4 Lane 或 2 × 2 Lanes） 和一个 DVP（BT.601 / BT.656 / BT.1120）接口，最高支持 5 个摄像头同时输入

38mm × 38mm 迷你尺寸

核心板采用 BTB 接口设计，配用高速工业级连接器，具有超强的传输能力、高频传输稳定性、无需焊接的便捷性；核心板仅 38mm×38mm，尺寸小巧，节约更多宝贵的空间

强大的网络通讯能力

通过 GMAC 接口，可扩展 1 路千兆以太网，支持 TSO（TCP Segmentation Offload）、USO（UDP Segmentation Offload）网络加速。通过 SDIO 3.0 接口，可扩展 2.4GHz / 5GHz 双频 WiFi、蓝牙；通过 USB 接口，可扩展 4G / 3G 网络

丰富的扩展接口

拥有 I2C、SPI、UART、CAN、PWM、GPIO、USB3.0、USB2.0、SAI、MIPI-DSI、MIPI-CSI、DVP 等扩展接口，满足不同场景的外设扩展需求
3 TOPS 算力 NPU，赋能 AI 应用

内置 3 TOPS NPU，支持 INT4 / INT8 / INT16 / FP16 混合运算，支持 TensorFlow、TensorFlow Lite、Pytorch、Caffe、Onnx 等深度学习框架，能进行智能的数据处理、语音识别、图像分析，满足绝大多数终端设备边缘计算 AI 应用需求

应用场景

广泛适用于人脸识别、闸机门禁、智能安防、智能网络摄像头、智能猫眼/门铃、行车记录仪等行业领域

人脸识别
人脸识别
闸机门禁
闸机门禁
智能安防
智能安防
智能网络摄像头
智能网络摄像头
智能猫眼/门铃
智能猫眼/门铃
行车记录仪
行车记录仪

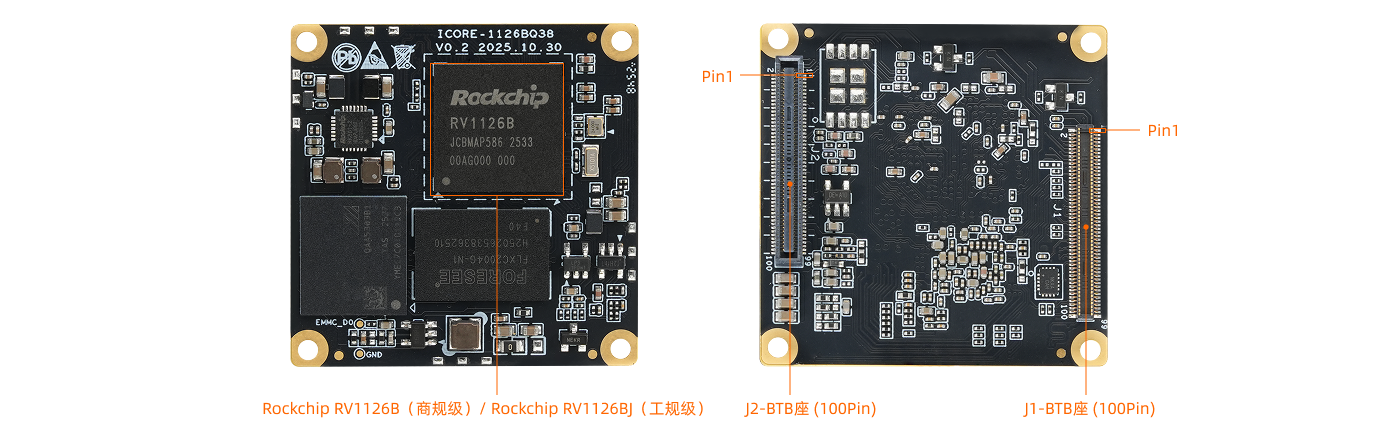

接口图
规格参数

ICORE-1126BQ38

ICORE-1126BJQ38

基本参数

SOC

Rockchip RV1126B

Rockchip RV1126BJ

CPU

四核64位 ARM Cortex-A53，集成NEON和FPU，主频最高1.6GHz

NPU

3TOPS NPU，支持 INT4/INT8/INT16/FP16 混合运算

ISP

1200万像素 ISP，800万像素的AI-ISP，集成了多种算法加速器，如 HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等

编解码

编码：最高12M@30fps H.264 解码：最高4K@30fps H.264

内存

LPDDR4/LPDDR4X（1GB/2GB/4GB 可选）

存储

eMMC（8GB/16GB/64GB 可选）

电源

5V（电压误差±5%）

功耗

典型功耗：1W(5V/200mA)，最大功耗：3W(5V/600mA)，休眠功耗：0.2W(5V/40mA)

系统

Debian12、Buildroot+QT

软件支持

支持 Transformer 架构2B以内的轻量级大语言模型和多模态大模型的私有化部署，如 Qwen系列、Gemma2-2B、Phi2、InternLM2、MiniCPM系列、TinyLLAMA、RWKV7 等小尺寸AI大模型。支持 TensorFlow、TensorFlow Lite、PyTorch、Caffe、ONNX 等深度学习框架

接口

BTB（2 × BTB座(100Pin)）

尺寸

38.0mm × 38.0mm × 5.68mm

重量

≈9g

环境

工作温度：-20℃ ~ 60℃，存储湿度: 10%～90%RH（无凝露）

工作温度：-40℃ ~ 85℃，存储湿度: 10%～90%RH（无凝露）

接口参数

网络

可通过 GMAC 接口扩展 1 路千兆以太网，且支持 FEPHY 百兆以太网功能，受硬件资源限制，两种以太网模式同一时间只能选择其中一种使用 支持 TSO（TCP Segmentation Offload）、USO（UDP Segmentation Offload）网络加速 通过 SDIO3.0 接口，可扩展2.4GHz/5GHz 双频WiFi、蓝牙 通过 USB 接口，可扩展 4G/3G 网络

视频输入

2 × (MIPI-CSI/LVDS/Sub LVDS) DPHY - 每路 DPHY 4Lanes（1×4Lanes 或 2×2Lanes） - 2.5Gbps/Lane 1 × DVP（BT.601/BT.656/BT.1120） * 通过以上接口可支持 5 个摄像头同时输入

视频输出

1 × MIPI-DSI（1080P@60Hz，1×4lanes） 支持BT.656/BT.1120接口 支持MCU/RGB LCD接口，最高24位

音频

1 × SAI (4T/4R)、1 × SAI (1T/1R)、1 × SAI (1T/3R)，支持 I2S/TDM/PCM 音频协议 PDM、音频编解码器支持高达 192KHz 的采样率

USB

1 × USB2.0 HOST、1 × USB3.0 DRD

其它接口

2 × SPI、8 × UART、5 × I2C、2 × CAN、27 × PWM、GPIOs、1 × SDMMC、1 × SDIO3.0、3 × SARADC
