无线模块
更新时间：2018-03-13 阅读：10138
华为USB 4G模组套件

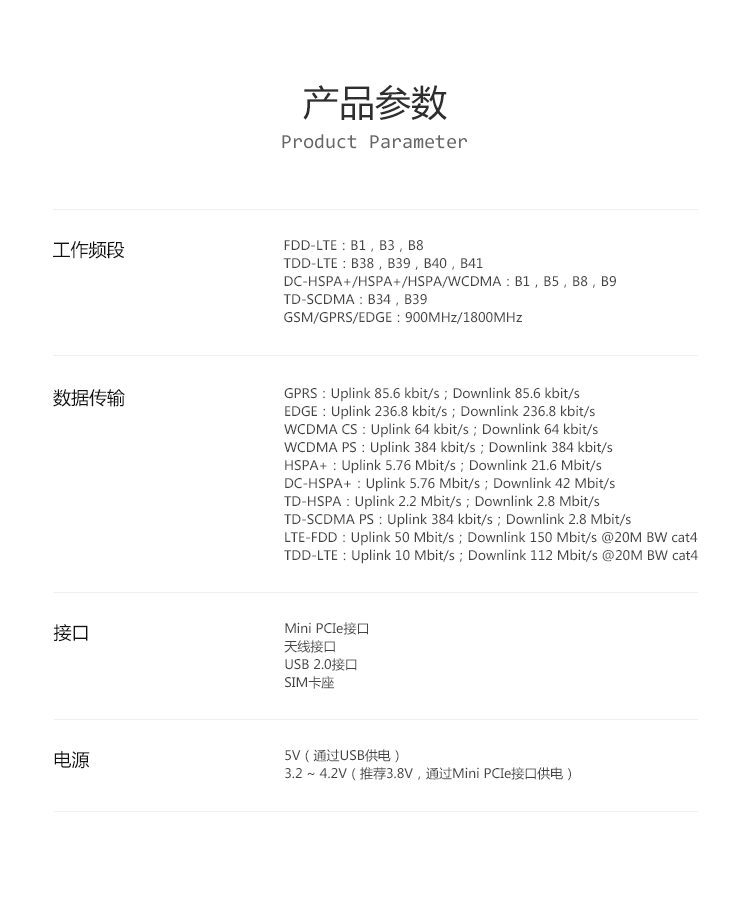

产品参数
品牌：华为
型号：ME909s-821
接口：USB
注意：
1.支持4G模组的官方固件名带有“4GDONGLE”字样，如：
Firefly-RK3288对应的固件：Firefly-RK3288_4GDONGLE_Android5.1_20170213.7z
Firefly-RK3288-Reload对应的固件：Firefly-RK3288-Reload_4GDONGLE_Android5.1_20170213.7z
2.更新代码后，请根据补丁包的说明操作，支持4G模组套件。补丁包(附说明)
实物图

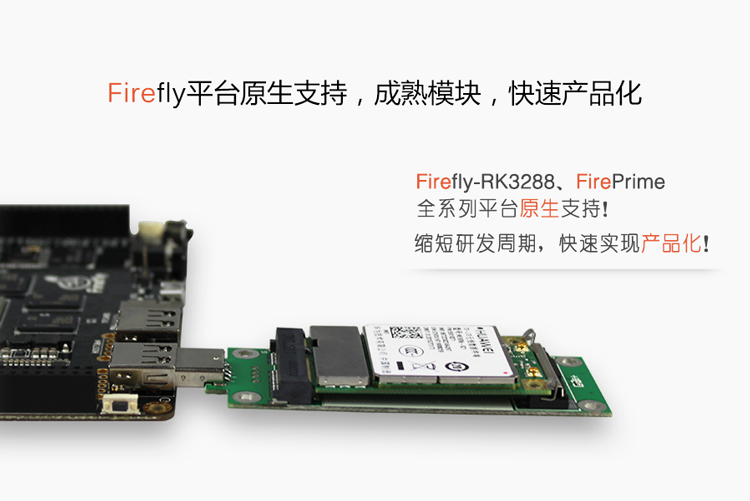

连接方法
SLM630B USB 4G模组套件
产品参数
型号
SLM630B
电源电压
3.3V～4.2V（推荐值 3.6V）
工作频段
TD-LTE: Band38/39/40/41
FDD-LTE： B1/3
WCDMA: B1
TD-SCDMA: B34/39
EVDO: BC0
CDMA 1x: BC0
GSM: Band 8/3
数据传输
TD-LTE： Rel 9 Cat3 TD-LTE 61Mbps/18Mbps
FDD-LTE： Rel 9 Cat3 FDD-LTE 100Mbps/50Mbps
DC-HSPA+： 42Mbps/5.76Mbps
HSPA： 7.2Mbps/5.76Mbps
WCDMA： 384kbps/384kbps
EVDO RevB： 14.7Mbps/5.4Mbps
EVDO RevA： 3.1Mbps/1.8Mbps
TD-HSPA： 4.2Mbps/2.2Mbps
TD-SCDMA： 384kbps/384kbps
CDMA： 1x 153.6kbps/153.6kbps
EDGE： 236.8kbps/236.8kbps
GPRS： 85.6kbps/85.6kbps
CSD： GSM CSD: 14.4kbps
特性： 内置 TCP/IP 协议栈
接口连接器
PCI express Mini Card 接口
HRS U.FL-R-SMT-1 天线连接器接口×3
结构尺寸
51.0×30.0×4.8mm
重量
<11.5 克
认证
RoHS CCC
相关技术资料：美格SLM630B模块
参考固件
1、支持4G模组的官方固件名带有“MeiGSLM630B”字样，如：
Firefly-RK3288对应的固件：Firefly-RK3288_Android5.1_MeiGSLM630B_20170817.7z
Firefly-RK3288-Reload对应的固件：Firefly-RK3288-reload_Android5.1_MeiGSLM630B_20170817.7z
2、更新代码后，请根据补丁包的说明操作，支持4G模组套件。补丁包(附说明)

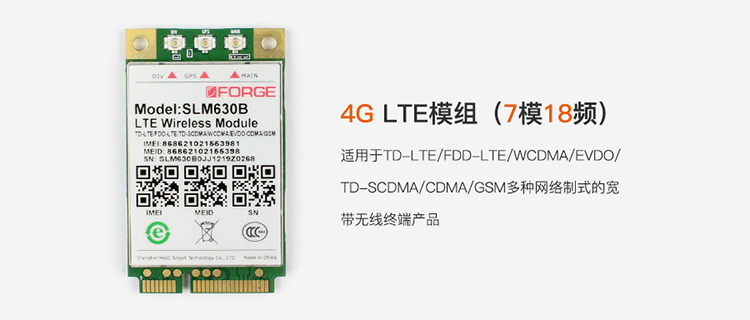

实物图

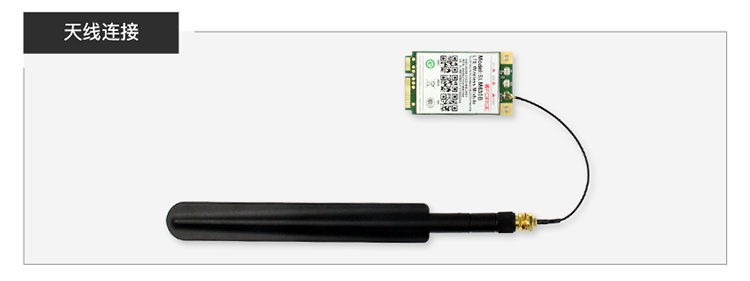

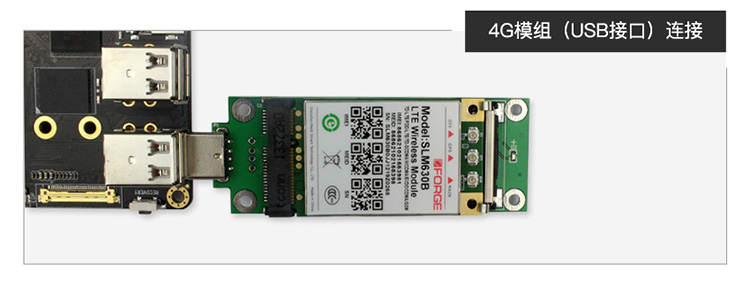

连接图
EC20 4G模组套件
产品参数
型号
EC20-C R2.0 Mini PCIe-C
电源电压
3.3V~ 3.6V, 典型值： 3.3V
工作频段
TDD-LTE: B38/B39/B40/B41
FDD-LTE: B1/B3/B8
WCDMA: B1/B8
TD-SCDMA: B34/B39
GSM: 900/1800
数据传输
TDD-LTE： Max 130Mbps (DL) Max 35Mbps (UL)
FDD-LTE： Max 150Mbps (DL) Max 50Mbps (UL)
DC-HSPA+： Max 42Mbps (DL) Max 5.76Mbps (UL)
UMTS： Max 384Kbps (DL) Max 384Kbps (UL)
TD-SCDMA： Max 4.2Mbps (DL) Max 2.2Mbps (UL)
CDMA： Max 3.1Mbps (DL) Max 1.8Mbps (UL)
EDGE： Max 236.8Kbps (DL) Max 236.8Kbps (UL)
GPRS： Max 85.6Kbps (DL) Max 85.6Kbps (UL)
接口连接器
USB：USB 2.0 高速接口, 480Mbps
数字语音：1个数字语音接口 (可选)
USIM：1.8V/3V
网络指示：×2, NET_STATUS 和 NET_MODE
UART：×1 UART
复位：低电平
PWRKEY：低电平
天线接口：×3 (主天线, 分集天线和GNSS天线接口)
ADC：×2
结构尺寸
51.0mm × 30.0mm × 4.9mm
重量
约 10.5g
认证
CCC/ NAL*/ TA
参考固件

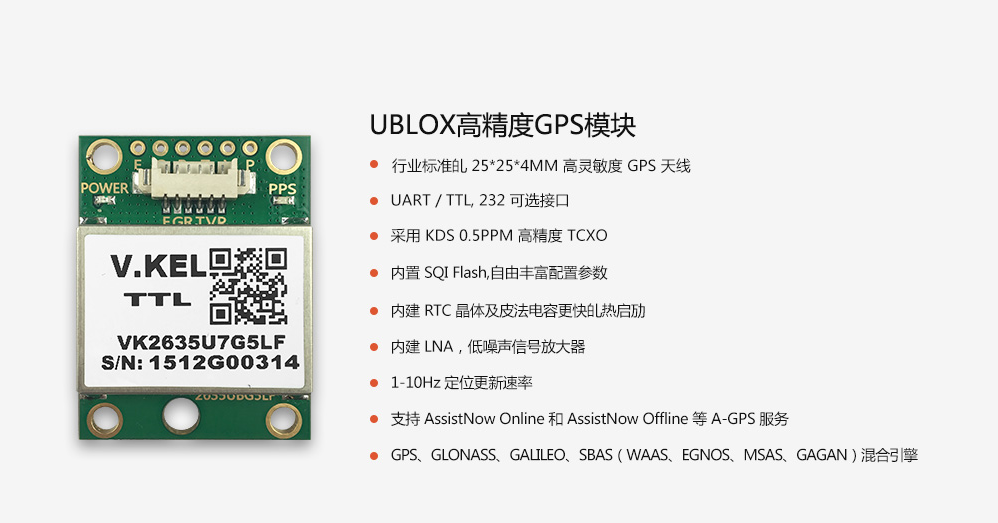

GPS模组套件
产品参数
参考固件
修改方法
用户可以根据需要修改/system/build.prop里面ro.factory.hasGPS参数(false/true)，实现禁止或者使能GPS功能，改完之后需要重启机器才会生效。
注意事项
GPS功能会占用到uart3，若需要用uart3作为其他用途，需要将GPS的功能先禁止掉。
