SPI 使用

更新时间:2018-06-04 阅读:3617

SPI是一种高速的,全双工,同步串行通信接口,用于连接微控制器、传感器、存储设备等,本文以指纹识别模块为例简单介绍SPI使用。

1 SPI工作方式

SPI以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,分别是:

CS		片选信号
SCLK		时钟信号
MOSI		主设备数据输出、从设备数据输入
MISO		主设备数据输入,从设备数据输出

Linux内核用CPOL和CPHA的组合来表示当前SPI的四种工作模式:

CPOL=0,CPHA=0		SPI_MODE_0
CPOL=0,CPHA=1		SPI_MODE_1
CPOL=1,CPHA=0		SPI_MODE_2
CPOL=1,CPHA=1		SPI_MODE_3

CPOL:表示时钟信号的初始电平的状态,0为低电平,1为高电平。
CPHA:表示在哪个时钟沿采样,0为第一个时钟沿采样,1为第二个时钟沿采样。

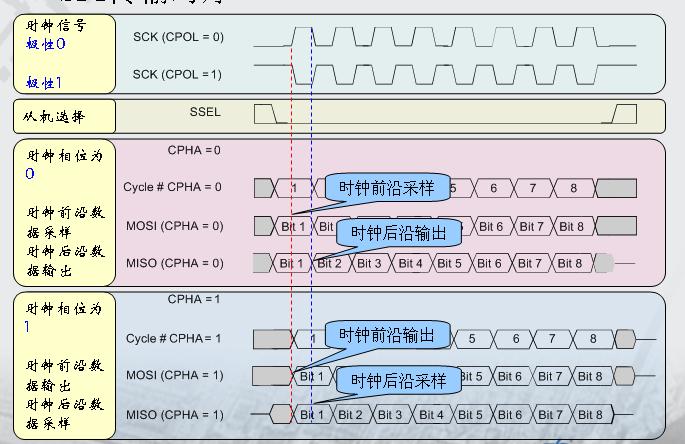

SPI的四种工作模式波形图如下:
SPI work.jpg

2 在内核添加自己的驱动文件

在内核源码目录kernel/drivers/spi/中创建新的驱动文件,如:spi-rockchip-firefly.c 在驱动文件所在目录下的Kconfig文件添加对应的驱动文件配置,如:

@@ -525,6 +525,10 @@ config SPI_ROCKCHIP_TEST
       bool "ROCKCHIP spi test code"
       depends on SPI_ROCKCHIP

+config SPI_ROCKCHIP_FIREFLY
+       bool "ROCKCHIP spi firefly code"
+       depends on SPI_ROCKCHIP
+
#
# There are lots of SPI device types, with sensors and memory
# being probably the most widely used ones.

在驱动文件所在目录下的Makefile文件添加对应的驱动文件名,如:

+obj-$(CONFIG_SPI_ROCKCHIP_FIREFLY) += spi-rockchip-firefly.o

用make menuconfig在内核选项中选中所添加的驱动文件,如:

There is no help available for this option.
 │ Symbol: SPI_ROCKCHIP_FIREFLY [=y]
 │ Type  : boolean
 │ Prompt: ROCKCHIP spi firefly code
 │   Location:
 │     -> Device Drivers
 │       -> SPI support (SPI [=y])
 │         -> ROCKCHIP SPI controller core support (SPI_ROCKCHIP_CORE [=y])
 │           -> ROCKCHIP SPI interface driver (SPI_ROCKCHIP [=y])
 │   Defined at drivers/spi/Kconfig:528
 │   Depends on: SPI [=y] && SPI_MASTER [=y] && SPI_ROCKCHIP [=y]

3 定义和注册SPI设备

在DTS中添加SPI驱动结点描述,如下所示: kernel/arch/arm/boot/dts/firefly-rk3288-aio-3288j.dts

&spi0 {
         status = "okay";
         max-freq = ;
         spidev@00 {
                 compatible = "rockchip,spi_firefly";
                 reg = ;
                 spi-max-frequency = ;
                 spi-cpha = ;
                 //spi-cpol = ;
         };
};

status:如果要启用SPI,则设为okay,如不启用,设为disable。
spidev@00:由于本例子使用的是SPI0,且使用CS0,故此处设为00,如果使用CS1,则设为01。
compatible:这里的属性必须与驱动中的结构体:of_device_id 中的成员compatible 保持一致。
reg:此处与spidev@00保持一致,本例设为:0x00;
spi-max-frequency:此处设置spi使用的最高频率。
spi-cpha,spi-cpol:SPI的工作模式在此设置,本例所用的模块SPI工作模式为SPI_MODE_1,故设:spi-cpha = ,如果您所用设备工作模式为SPI_MODE0,则需在此把这两个注释掉,如果用SPI_MODE3,则设:spi-cpha = ;spi-cpol = 。

4 定义和注册SPI驱动

4.1 定义SPI驱动

在定义 SPI 驱动之前,用户首先要定义变量 of_device_id 。 of_device_id 用于在驱动中调用dts文件中定义的设备信息,其定义如下所示:

static const struct of_device_id spidev_dt_ids[] = {
        { .compatible = "rockchip,spi_firefly" },
        {},
};

此处的compatible与DTS文件中的保持一致。

定义spi_driver如下所示:

static struct spi_driver spidev_spi_driver = {
          .driver = {
                .name =         "silead_fp",
                .owner =        THIS_MODULE,
                .of_match_table = of_match_ptr(spidev_dt_ids),
        },
        .probe =        spi_gsl_probe,
        .remove =       spi_gsl_remove,
};

4.2 注册SPI驱动

在初始化函数static int __init spidev_init(void)中创建一个字符设备: alloc_chrdev_region(&devno, 0,255, "sileadfp");
向内核添加该设备:

spidev_major = MAJOR(devno);
cdev_init(&spicdev, &spidev_fops);
spicdev.owner = THIS_MODULE;
status = cdev_add(&spicdev,MKDEV(spidev_major, 0),N_SPI_MINORS);

创建设备类:

class_create(THIS_MODULE, "spidev");

向内核注册SPI驱动:

spi_register_driver(&spidev_spi_driver);

如果内核启动时匹配成功,则调用该驱动的probe函数。 probe函数如下所示:

static int spi_gsl_probe(struct spi_device *spi)
{
	struct spidev_data	*spidev;
	int					status;
	unsigned long		minor;
	struct gsl_fp_data  *fp_data;

	printk("===============spi_gsl_probe ==============\n");
	if(!spi)
		return -ENOMEM;

	/* Allocate driver data */
	spidev = kzalloc(sizeof(*spidev), GFP_KERNEL);
	if (!spidev)
		return -ENOMEM;

	/* Initialize the driver data */
	spidev->spi = spi;
	spin_lock_init(&spidev->spi_lock);//初始化自旋锁
	mutex_init(&spidev->buf_lock);//初始化互斥锁
	INIT_LIST_HEAD(&spidev->device_entry);//初始化设备链表

	//init fp_data
	fp_data = kzalloc(sizeof(struct gsl_fp_data), GFP_KERNEL);
	if(fp_data == NULL){
		status = -ENOMEM;
		return status;
	}
	//set fp_data struct value
	fp_data->spidev = spidev;

	mutex_lock(&device_list_lock);//上互斥锁
	minor = find_first_zero_bit(minors, N_SPI_MINORS);//在内存区中查找第一个值为0的位
	if (minor devt = MKDEV(spidev_major, minor);
		dev = device_create(spidev_class, &spi->dev, spidev->devt, spidev, "silead_fp_dev");创建/dev/下设备结点
		status = IS_ERR(dev) ? PTR_ERR(dev) : 0;
	} else {
		dev_dbg(&spi->dev, "no minor number available!\n");
		status = -ENODEV;
	}
	if (status == 0) {
		set_bit(minor, minors);
		list_add(&spidev->device_entry, &device_list);//添加进设备链表
	}
	mutex_unlock(&device_list_lock);//解互斥锁
	if (status == 0)
		spi_set_drvdata(spi, spidev);
	else
		kfree(spidev);

	printk("%s:name=%s,bus_num=%d,cs=%d,mode=%d,speed=%d\n",__func__,spi->modalias, spi->master->bus_num, spi->chip_select, spi->mode,
spi->max_speed_hz);//打印SPI信息
	return status;
}

如果注册SPI驱动成功,你可以在/dev/目录下面看你到注册的驱动名称,可以在sys/class/下面看到你注册的驱动设备类。

5 SPI读写数据过程

5.1 SPI写数据

static ssize_t spidev_write(struct file *filp, const char __user *buf, size_t count, loff_t *f_pos)
{
        struct spidev_data      *spidev;
        ssize_t                 status = 0;
        unsigned long           missing;
        if (count > bufsiz)
                return -EMSGSIZE;

        spidev = filp->private_data;

        mutex_lock(&spidev->buf_lock);
        missing = copy_from_user(spidev->buffer, buf, count);//把数据从用户空间传到内核空间
        if (missing == 0) {
                status = spidev_sync_write(spidev, count);//调用写同步函数
        } else
                status = -EFAULT;
        mutex_unlock(&spidev->buf_lock);

        return status;
}

写同步函数:

spidev_sync_write(struct spidev_data *spidev, size_t len)
{
        struct spi_transfer     t = {
                        .tx_buf         = spidev->buffer,//发送缓冲区
                        .len            = len,//发送数据长度
                };
        struct spi_message      m;
        spi_message_init(&m);//初始化spi_message
        spi_message_add_tail(&t, &m);//将新的spi_transfer添加到spi_message队列尾部
        return spidev_sync(spidev, &m);//同步读写
}

5.2 SPI读数据

在本例所用的模块中,读数据的过程为:

1.主机向模块写寄存器的地址及读的指令(如:地址为0xf0,读指令为0x00)

2.模块收到读的指令后,数据以页的形式发送

3.主机设置读的模式

4.主机读取一页数据并存储

static ssize_t
spidev_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos)
{
    struct spidev_data    *spidev;
    int            status = 0;
    int         i = 0;
    spidev = filp->private_data;
    mutex_lock(&spidev->buf_lock);

    gsl_fp_write(spidev, 0x00, 0xf0);//读之前先向模块写读的指令及寄存器地址
    while(1){
        for(i=0;i  0){
        printk("gsl read data success!!!\n");
    }else{
        printk("gsl read data failed!!!");
    }

    mutex_unlock(&spidev->buf_lock);
    return status;
}
static inline unsigned int
gsl_fp_getOneFrame(struct spidev_data *spidev,unsigned char reg_8b)
{
    int status,i;
    unsigned char buf_d[128*1+3] = {0x00,0x00};
    struct spi_transfer t;
    t.tx_buf = buf_d;
    t.rx_buf = buf_d;
    t.len = 131;
    status = gsl_spidev_sync_read(spidev, &t);

    if (status > 0){

        for(i=0;ibits_per_word = 8;//每次读的数据长度为8位
    t->delay_usecs = 1;//每次读完延时
    t->speed_hz = 14*1000*1000;//读的速率
    t->cs_change = 1;//CS引脚电平变化

    spi_message_add_tail(t, &m);
    return spidev_sync(spidev, &m);
}

注:Firefly的SPI驱动是Linux下通用的驱动,可以参考源码:kernel/drivers/spi/spidev.c
