    简介

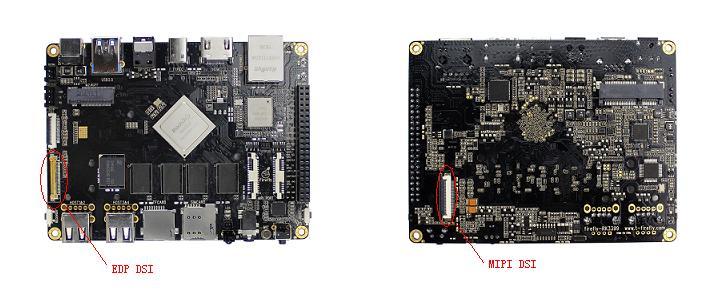

    Firefly-RK3399开发板外置了两个LCD屏接口,一个是EDP,一个是MIPI,接口对应板子上的位置如下图:
    MIPI DSI PIC.JPG

    Config配置

    Firefly-RK3399默认的配置文件kernel/arch/arm64/configs/firefly_defconfig已经把LCD相关的配置设置好了,如果自己做了修改,请注意把以下配置加上:

    CONFIG_LCD_MIPI=y
    CONFIG_MIPI_DSI=y
    CONFIG_RK32_MIPI_DSI=y

    DTS配置

    引脚配置

    Firefly-RK3399的SDK有EDP DSI的DTS文件:kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-edp.dts,从该文件中我们可以看到以下语句:

    &vopb_rk_fb {
        status = "okay";
        power_ctr: power_ctr {
                   rockchip,debug = <0>;
                   lcd_en: lcd-en {
                           rockchip,power_type = <GPIO>;
                           gpios = <&gpio1 1 GPIO_ACTIVE_HIGH>;
                           rockchip,delay = <10>;
                   };

                   lcd_rst: lcd-rst {
                           rockchip,power_type = <GPIO>;
                           gpios = <&gpio4 29 GPIO_ACTIVE_HIGH>;
                           rockchip,delay = <5>;
                   };
           };
    };

    这里定义了LCD的电源控制引脚:

    lcd_en(GPIO1_A1) GPIO_ACTIVE_HIGH
    lcd_rst(GPIO4_D5) GPIO_ACTIVE_HIGH

    都是高电平有效,具体的引脚配置请参考《GPIO》一节。

    配置背光

    在DTS文件:kernel/arch/arm64/boot/dts/rockchip/rk3399-firefly-core.dtsi中配置了背光信息,如下:

    / {
        compatible = "rockchip,rk3399-firefly-core", "rockchip,rk3399";

        backlight: backlight {
            status = "disabled";
            compatible = "pwm-backlight";
            pwms = <&pwm0 0 25000 0>;
            brightness-levels = <
                  0   1   2   3   4   5   6   7
                  8   9  10  11  12  13  14  15
                 16  17  18  19  20  21  22  23
                 24  25  26  27  28  29  30  31
                 32  33  34  35  36  37  38  39
                 40  41  42  43  44  45  46  47
                 48  49  50  51  52  53  54  55
                 56  57  58  59  60  61  62  63
                 64  65  66  67  68  69  70  71
                 72  73  74  75  76  77  78  79
                 80  81  82  83  84  85  86  87
                 88  89  90  91  92  93  94  95
                 96  97  98  99 100 101 102 103
                104 105 106 107 108 109 110 111
                112 113 114 115 116 117 118 119
                120 121 122 123 124 125 126 127
                128 129 130 131 132 133 134 135
                136 137 138 139 140 141 142 143
                144 145 146 147 148 149 150 151
                152 153 154 155 156 157 158 159
                160 161 162 163 164 165 166 167
                168 169 170 171 172 173 174 175
                176 177 178 179 180 181 182 183
                184 185 186 187 188 189 190 191
                192 193 194 195 196 197 198 199
                200 201 202 203 204 205 206 207
                208 209 210 211 212 213 214 215
                216 217 218 219 220 221 222 223
                224 225 226 227 228 229 230 231
                232 233 234 235 236 237 238 239
                240 241 242 243 244 245 246 247
                248 249 250 251 252 253 254 255>;
            default-brightness-level = <200>;
        };

    pwms属性:配置PWM,Firefly-RK3399使用pwm0,范例中的25000是PWM频率。
    brightness-levels属性:配置背光亮度数组,最大值为255,配置暗区和亮区,并把亮区数组做255的比例调节。比如范例中暗区是255-221,亮区是220-0。
    default-brightness-level属性:开机时默认背光亮度,范围为0-255。
    具体请参考kernel中的说明文档:

    kernel/Documentation/devicetree/bindings/leds/backlight/pwm-backlight.txt

    配置显示时序

    在rk3399-firefly-edp.dts文件中有以下语句

    &rk_screen {
        #include <dt-bindings/display/screen-timing/lcd-F402.dtsi>
    };

    这里指定了LCD时序配置文件的路径,该文件的实际路径为:

    kernel/include/dt-bindings/display/screen-timing/lcd-F402.dtsi

    该文件配置了LCD的相关参数:

    disp_timings: display-timings {
            native-mode = <&timing0>;
            timing0: timing0 {
            screen-type = <SCREEN_EDP>;
            out-face    = <OUT_P666>;
            clock-frequency = <205000000>;
            hactive = <1536>;
            vactive = <2048>;
            hback-porch = <48>;
            hfront-porch = <12>;
            vback-porch = <8>;
            vfront-porch = <8>;
            hsync-len = <16>;
            vsync-len = <4>;
            hsync-active = <0>;
            vsync-active = <0>;
            de-active = <0>;
            pixelclk-active = <1>;
            swap-rb = <0>;
            swap-rg = <0>;
            swap-gb = <0>;
            ......
            };
    };

    时序的参数在节点disp_timings配置。
    screen-type属性:显示屏类型,单通道MIPI屏时为SCREEN_MIPI,双通道MIPI屏时为SCREEN_DUAL_MIPI。
    lvds-format属性:无关选项。
    out-face属性:配置颜色,可为OUT_P888(24位)、OUT_P666(18位)或者OUT_P565(16位)。
    clock-frequency属性:屏时钟,单位Hz。

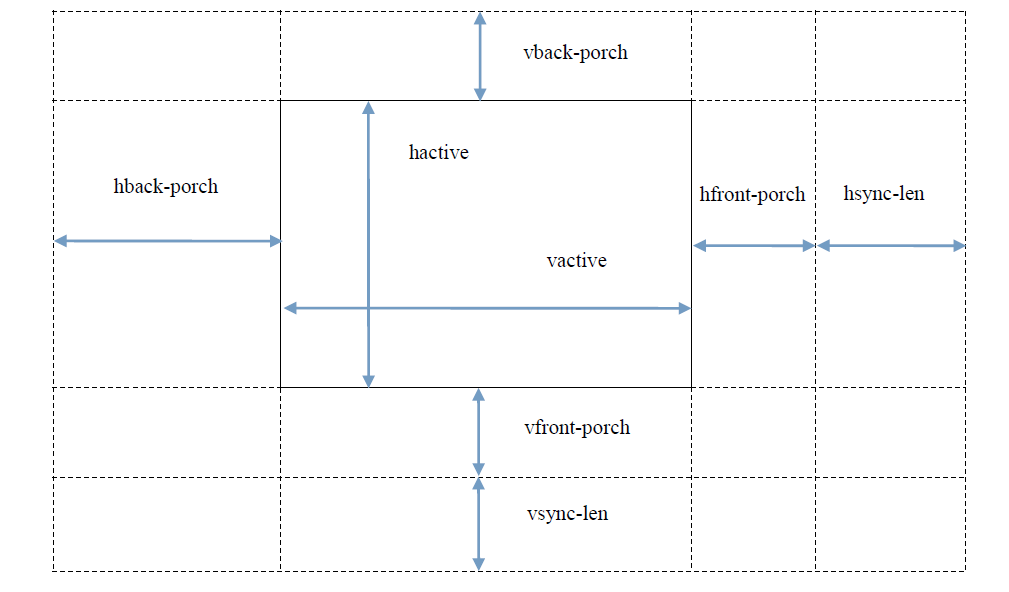

    其他的时序属性参考下图:
    MIPI DSI.png
