Fireduino常见错误与既有限制

更新时间:2017-08-08 阅读:2111

常见错误

由于设备没有进入到升级模式导致的上传失败

没有进入升级模式


解决方法:按照以下步骤,使Fireduino进入到升级模式。

  • 按下开发板左下角的UPGRADE键并保持按下不要松开。
  • 短按RESET键,等到PC发现发现未知设备后再松开UPGRADE键。(一般3秒内都会发现未知设备,如果长时间未发现请松开按键重试一遍)。

由于用户权限不够导致的上传失败

权限不足


解决方法:在程序图标右键单击,在弹出的右键菜单中选择“以管理员身份运行”。

win10安装Rockusb驱动失败

解决方法:

  • 如下图所示点击"设置"
Click on "Settings".png


  • 点击"更新和安全"
Click on "update and security".png


  • 点击"恢复"界面下的"高级启动"下的"立即重启"
Click on the "restart immediately".png


  • 电脑重启之后,在如下界面点击"疑难解答"
Click on the "problem solution".png


  • 点击"高级选项"
Click the "advanced options".png


  • 点击"启动设置"
Click on "start setting".png


  • 点击"重启"
Click on "reboot".png

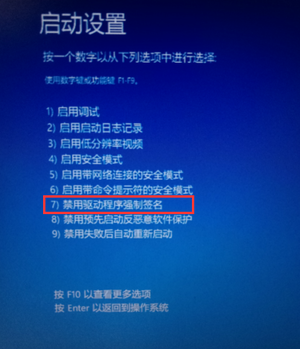

  • 重启之后,进入如下界面,按下数字7,以选择第七个选项
Select the seventh.png


这个时候电脑就会自动重启,重启之后我们安装按照之前安装驱动的方法安装就会成功了。

既有限制

  • Fireduino的GPIO在输入的时候不能够进行上下拉选择,其内置固定上下拉方向,如果需要启用上下拉功能,可以根据下表配置是否开启GPIO的推拉功能,在使用上可以继续沿用Arduino的配置方法配置上下拉,其实际功能为开启GPIO的推拉功能。
GPIO口上下拉示意图
PIN 推拉方向 PIN 推拉方向 PIN 推拉方向 PIN 推拉方向
0 上拉 8 下拉 14 上拉 23 上拉
1 上拉 9 上拉 15 上拉 24 上拉
2 下拉 10 上拉 16 上拉 25 上拉
3 上拉 11 上拉 17 上拉 26 上拉
4 下拉 12 上拉 18 上拉 27 下拉
5 下拉 13 上拉 19 上拉
6 下拉 28 上拉 20 上拉
7 下拉 29 上拉 21 上拉
22 上拉
  • Fireduino的模拟输入引脚(A0~A7)不能够作为数字引脚使用,只可用于ADC数据采集,并且模拟输入电压必须小于基准电压2.55V。Fireduino的基准电压不可选,固定为2.55V。
  • Fireduino的所有模拟引脚都可以作为PWM输出引脚,为软件定时器实现,会有一些细小的偏差(<1%)。PWM的占空比调节范围为0~255,频率为556Hz。
  • 外部中断中,Fireduino的触发模式也有四种,但是四种模式为低电平触发、高电平触发、上升沿触发和下降沿触发,没有电平反转触发中断的选项。
