外置设备

更新时间:2018-04-17 阅读:3163

    电源适配器

    1.1 产品参数

    产品:USB电源适配器
    规格:美规/欧规
    输入标准:AC110-240V 50/60Hz
    输出标准:5V-2.5A
    注意:Firefly-RK3128开发板正常工作需要电源5V/2.5A,电流低于2.5A可能会因电流过小而异常重启,为了保证开发板的正常工作,请使用电压为5V,电流为2.5A~3A的电源,推荐使用Firefly-RK3128官网电源配件

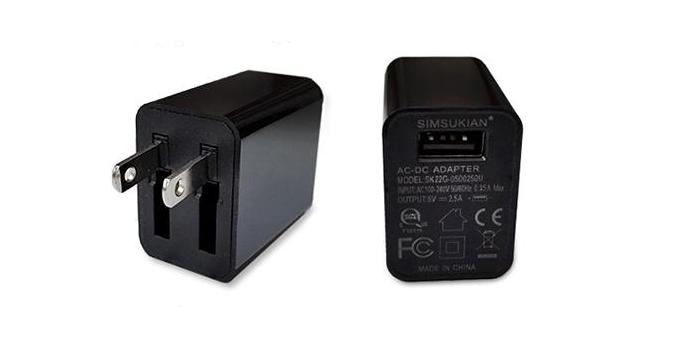

    1.2 实物图

    Power pic.jpg
    美规

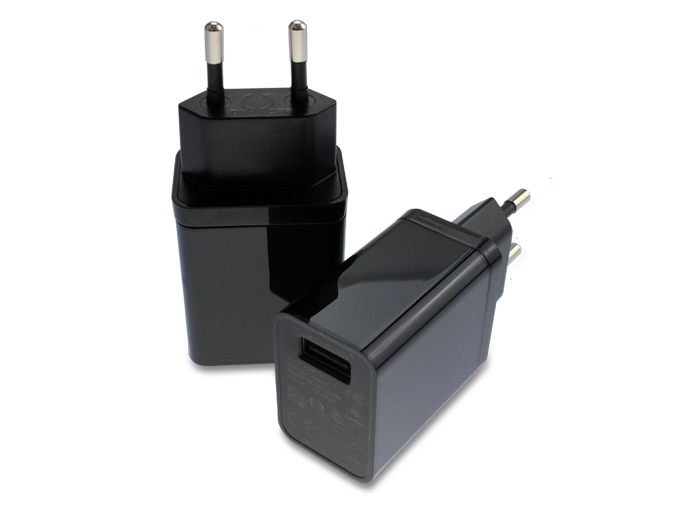

    Power pic europe.png
    欧规


    2 10.1寸LVDS显示模组

    2.1 产品参数

    品牌:AUO
    型号:B101EW05
    尺寸:10.1寸
    分辨率:1280x800
    接口:LVDS
    可视角度:170°
    触摸屏:多点电容触摸
    注意:
    更新代码后,请根据补丁包的说明操作,支持使用10.1寸屏。补丁包(附说明)

    2.2 技术资料

    AUO10.1寸屏幕模组DataSheet、底板原理图

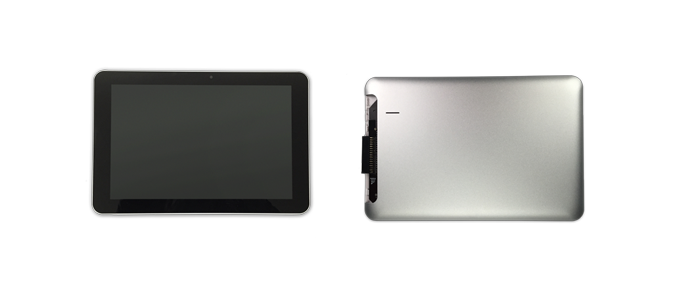

    2.3 实物图

    10.1 LDVS pic1.png

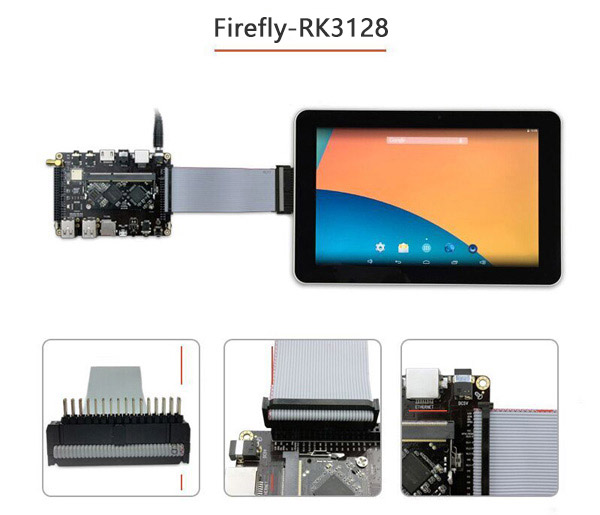

    2.4 连接方法


    S5K4EC摄像头模组

    3.1 产品参数

    品牌:三星
    型号:S5K4EC
    接口:DVP
    像素:500W

    3.2 技术资料

    S5K4EC摄像头DataSheet

    以下是参考固件ː
    Firefly-RK3128 Android公版固件Firefly-RK3128_Android5.1_201704051109


    3.3 实物图

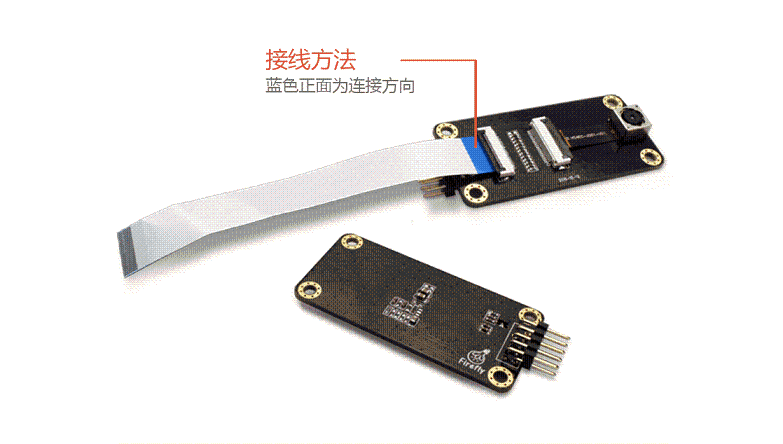

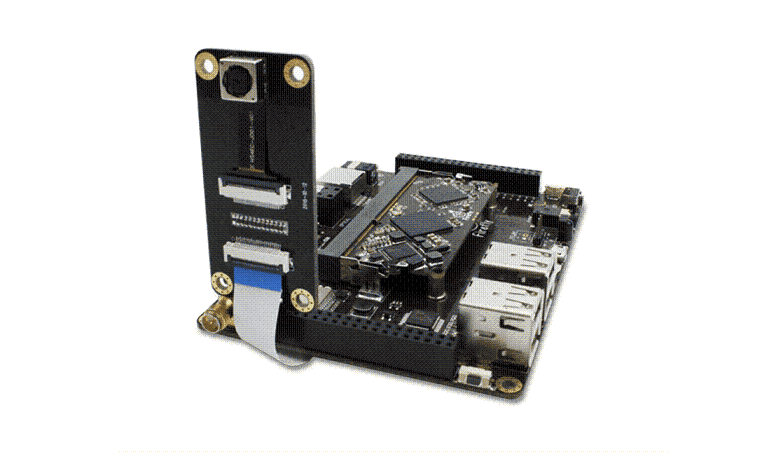

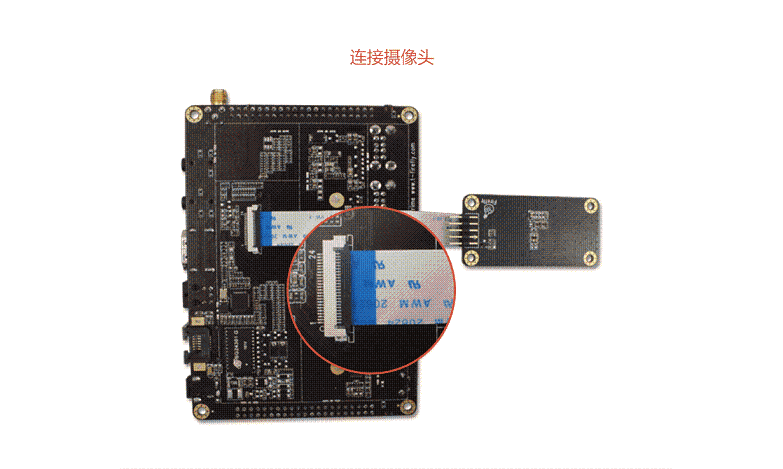

    3.4 连接方法

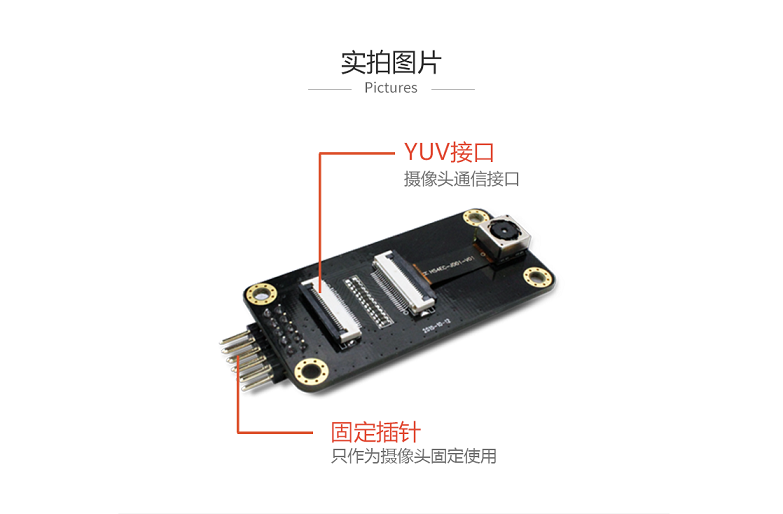

    3.5 实拍图片


    12键红外遥控器

    4.1 产品参数

    产品:12键红外遥控器
    版本:Firefly-RK3128定制版
    电源:两节7号电池
    适配:Firefly-RK3128
    描述:支持Firefly-RK3128开发板的遥控开机功能

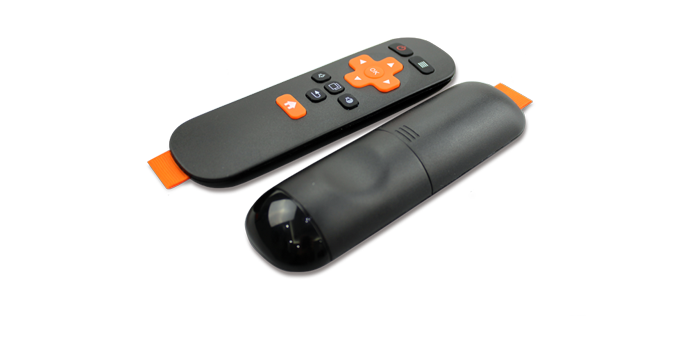

    4.2 实物图

    IR 12 pic1.png

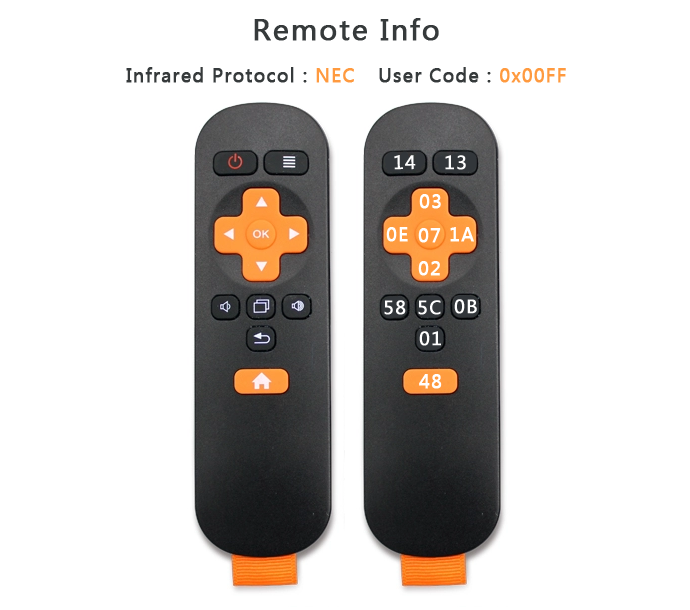

    4.3 键值码

    IR key code.png

    USB转TTL串口模块

    5.1 产品参数

    品牌:Firefly
    尺寸:29mm * 19mm

    5.2 技术资料

    串口调试教程:www.t-firefly.com/doc/product/info/id/107.html

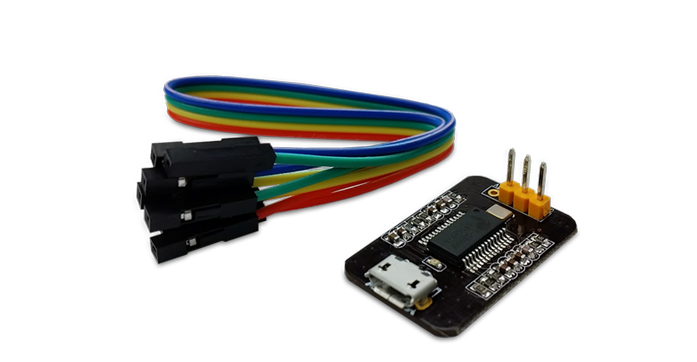

    5.3 实物图

    Usb ttl 1.png

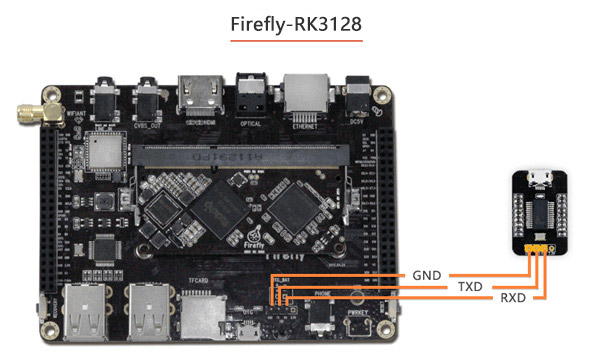

    5.4 连接方法


    6 SLM630B USB 4G模组套件

    6.1 产品参数

    • 型号

    • SLM630B

    • 电源电压

    • 3.3V~4.2V(推荐值 3.6V)

    • 工作频段

    • TD-LTE: Band38/39/40/41

    • FDD-LTE: B1/3

    • WCDMA: B1

    • TD-SCDMA: B34/39

    • EVDO: BC0

    • CDMA 1x: BC0

    • GSM: Band 8/3

    • 数据传输

    • TD-LTE: Rel 9 Cat3 TD-LTE 61Mbps/18Mbps

    • FDD-LTE: Rel 9 Cat3 FDD-LTE 100Mbps/50Mbps

    • DC-HSPA+: 42Mbps/5.76Mbps

    • HSPA: 7.2Mbps/5.76Mbps

    • WCDMA: 384kbps/384kbps

    • EVDO RevB: 14.7Mbps/5.4Mbps

    • EVDO RevA: 3.1Mbps/1.8Mbps

    • TD-HSPA: 4.2Mbps/2.2Mbps

    • TD-SCDMA: 384kbps/384kbps

    • CDMA: 1x 153.6kbps/153.6kbps

    • EDGE: 236.8kbps/236.8kbps

    • GPRS: 85.6kbps/85.6kbps

    • CSD: GSM CSD: 14.4kbps

    • 特性: 内置 TCP/IP 协议栈

    • 接口连接器

    • PCI express Mini Card 接口

    • HRS U.FL-R-SMT-1 天线连接器接口×3

    • 结构尺寸

    • 51.0×30.0×4.8mm

    • 重量

    • <11.5 克

    • 认证

    • RoHS  CCC

    6.2 参考固件

    支持4G模组的官方固件名带有“MeiGSLM630B”字样,如:
    Firefly-RK3128对应的固件:Firefly-RK3128_Android5.1_MeiGSLM630B_20170414.7z

    6.3 实物图


    6.4 连接图
