AIO-3399J六核64位高性能主板

采用RK3399六核(A72x2+A53x4)64位处理器,主频高达2.0GHz,集成四核Mali-T864 GPU,性能优异。板载M.2 PCIe 、4G LTE扩展接口、多种显示接口和通信串口。支持Android/Linux/Ubuntu系统,开放源代码方便企业二次开发。AIO-3399J的高性能、高可靠性、高扩展性,多系统等优势,让其可以快速应用于各种行业中。

入手指南

更新时间:2017-12-20 阅读:2637

    配件

    AIO-3399J 的标准套装包含以下配件:

    • AIO-3399J 主板一块

    • (待定)

    另外可以选购的配件有:

    另外,在使用过程中,你可能需要以下配件:

    • 显示设备

      • 带 HDMI 接口的显示器或电视,及 HDMI 连接线

    • 网络

      • 100M/1000M 以太网线缆,及有线路由器

      • WiFi 路由器

    • 输入设备

      • USB 无线/有线的鼠标/键盘

      • 红外遥控器(需要接上红外接收器)

    • 升级固件,调试

      • 双公头USB 数据线

      • 串口转 USB 适配器.

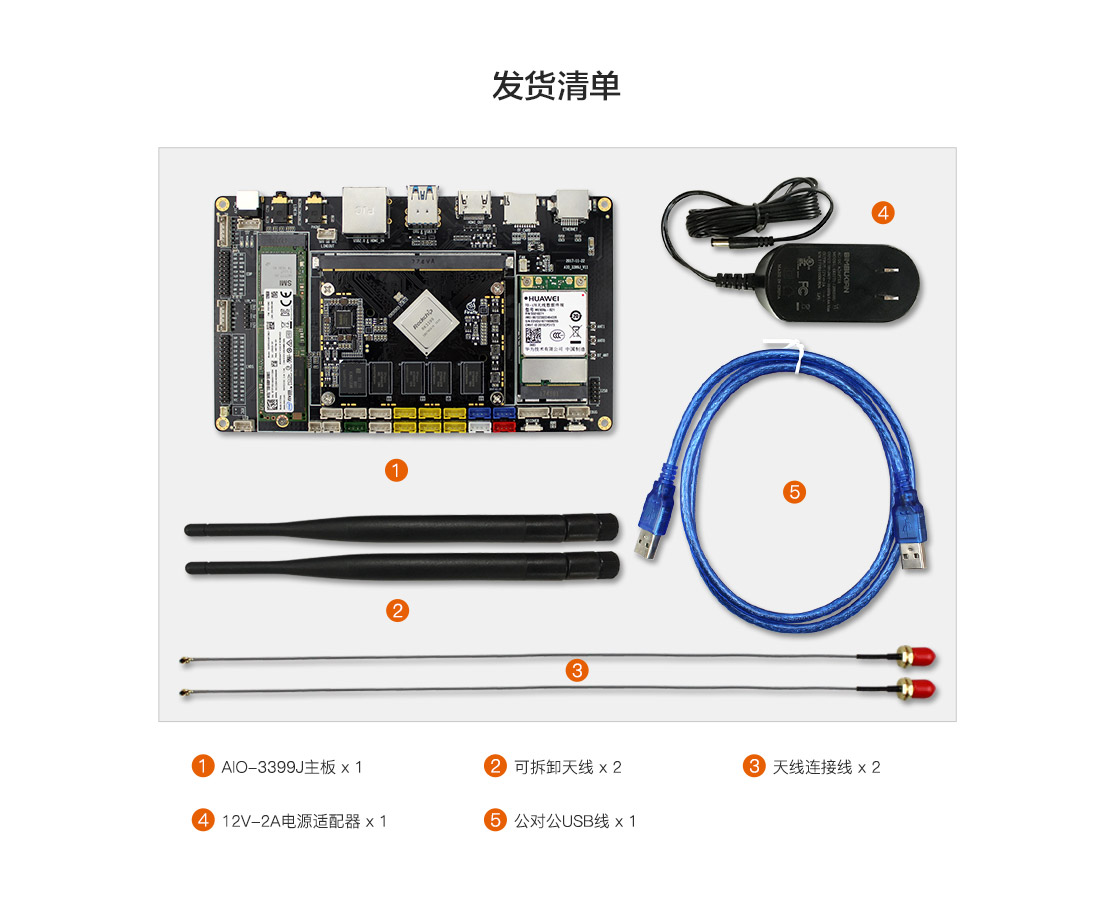

    • 发货清单发货清单.jpg


    开机

    确认主板配件连接无误后,将电源适配器插入带电的插座上,电源线接口插入开发板,开发板第一次加电会自动开机。 在 Android 系统选择关机后,维持开发板供电,此时 AIO-3399J 有两种开机方式:

    1. 长按电源键三秒(扩展按键)

    2. 按红外遥控器上的开机按钮(扩展IR接口)

    开机时,蓝色的电源指示灯会亮起。如果板子接了HDMI显示器,可以看到Firefly 官方logo.

    FAQs

    Q1: 如何调整HDMI输出分辨率?

    A1: AIO-3399J 的 HDMI 能自动识别显示的分辨率。假如无法读取显示器的 EDID (Extended Display Identification Data, 扩展显示器标识数据) ,HDMI 会默认设置为 1080P 的分辨率。你也可以进入系统设置对 HDMI 分辨率进行手动调整。

    hdmi分辨率切换

    Q2: 开机异常并循环重启怎么办?

    A2: 有可能是电源电流不够,请使用电压为12V,电流为2.5A~3A的电源。

    Q3: ubuntu默认的用户名和密码是什么?

    A3: 用户名 firefly  密码 firefly

           切换超级用户  sudo -s

    Q4: Wiki链接地址?

    A4: http://www.t-firefly.com/doc/product/index/id/3.html

    Q5: Git链接地址?

    A5: https://gitlab.com/TeeFirefly/FireNow-Marshmallow

    Q6: 哪里有RK3399 芯片技术手册?

    A6: RK3399 芯片技术手册链接:Brief Part1 Part2

    Q7: 怎么烧写MAC地址?

    A7: AIO-3399J 的MAC地址可以让用户自己更改,请先进入升级模式(参照升级固件中连接设备的方法),后使用工具 WNpctool 烧写MAC地址。

    Q8: Ubuntu系统,如果插入耳机后,没有声音,该如何处理?

    A8: Menu->Multimedia->PulseAudio Volume Control->Configuration->选择正在工作的声卡,关闭另一个声卡
