入手指南

更新时间:2018-03-12 阅读:4463

1 配件


AIO-3288J 的标准套装包含以下配件:

另外可以选购的配件有:

另外,在使用过程中,你可能需要以下配件:

  • 显示设备

    • 带 HDMI 接口的显示器或电视,及 HDMI 连接线

  • 网络

    • 100M/1000M 以太网线缆,及有线路由器

    • WiFi 路由器

  • 输入设备

    • USB 无线/有线的鼠标/键盘

    • 红外遥控器

  • 升级固件,调试

    • 双公头USB数据线

    • 串口转 USB 适配器

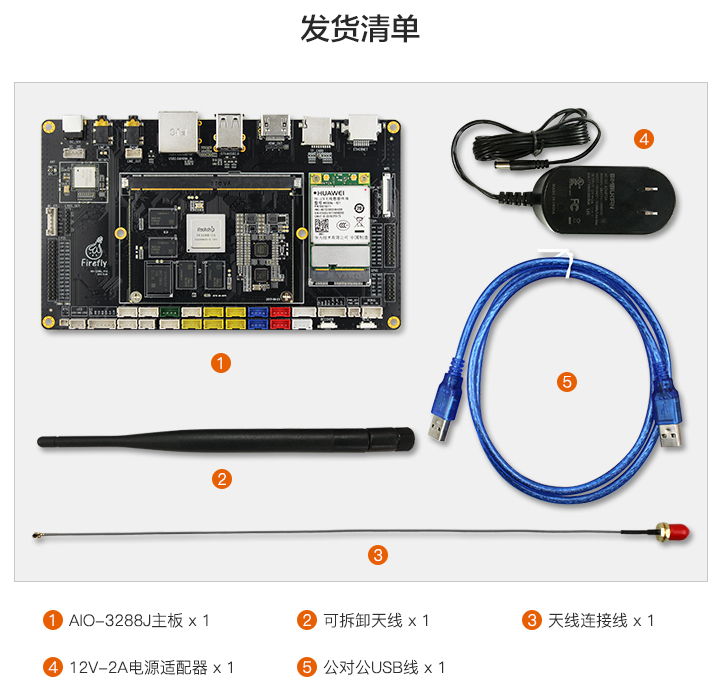

  • 发货清单Screenshot-2017-12-20 Firefly-AIO-3288J 四核A17高性能主板-淘宝网(1).png

2 开机

确认主板配件连接无误后,将电源适配器插入带电的插座上,电源线接口插入开发板,开发板第一次加电会自动开机。

在 Android 系统选择关机后,维持开发板供电,此时AIO-3288J 有两种开机方式:

  • 长按电源键三秒

  • 按红外遥控器上的开机按钮

开机时,蓝色的电源指示灯会亮起。显示设备上会出现Firefly官方logo。

3 FAQ

3.1 AIO-3288J HDMI输出及HDMI输入

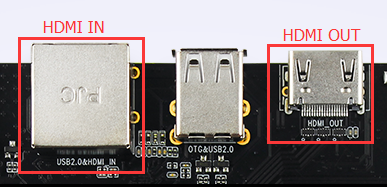

AIO-3288J底板上有两个HDMI接口,其中一个为HDMI输出接口(在USB口下方),另一个为HDMI输入接口,如下图所示。

Screenshot-2018-1-2 Firefly 让科技更简单,让生活更智能(2).png

在Android系统下,HDMI输出分辨率可以在系统设置中手动调整。

3.2 开机异常并循环重启

可能是电源电流不够,请使用电压为12V,电流为2.5A~3A的电源。

3.3 Wiki链接地址

http://www.t-firefly.com/index.php/doc/product/16.html

3.4 Git链接地址

https://bitbucket.org/T-Firefly/firefly-rk3288

3.5 RK3288 芯片技术手册

RK3288芯片厂商不允许开放完整的芯片技术手册,因此Firefly为用户提供部分芯片技术手册资料,需要的用户请进入:http://www.t-firefly.com/index.php/doc/product/info/298.html

3.6 MAC地址烧写

AIO-3288J的MAC地址可以让用户自己更改,请使用SDK下的统一动态库工具RKTools/UpgradeDllTool_Release_v1.3.tar.gz烧写MAC地址。
